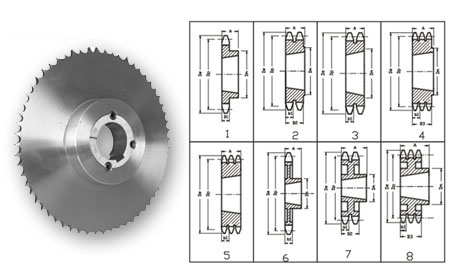

BURCU ZİNCİR DİŞLİLER
TAPER BUSH		 DİŞ
TEETH		 ÇAP
DİAMETER		 ÇAP
DİAMETER		 12B-1 TEK SIRALI
12B-1 SINGLE		 12B-2 ÇİFT SIRALI
12B-2 DOUBLE		 12B-3 ÜÇ  SIRALI
12B-3 TRİPLE
3/4 X 7/16" (19.05 mm x 11.68 mm)   Z de dp dm A Burç No Tip dm A Burç No Tip dm A Burç No Tip
12B-1-2-3   13 87.8 79.6 60 25 1210 1 71 38 1210 2   49.8 1615 5
ADIM :             19.05 mm   15 99.8 91.62 70 25 1210 1 80 38 1210 2   49.8 1615 5
Zincir Genişliği : 11.68 mm   17 11.Eyl 103.67 76 25 1610 1 90 32 1610 2   49.8 2012 5
Rule Çapı :         12.07 mm   19 123.9 115.73 90 32 2517 1 108 44 2517 2   49.8 2517 5
    21 136 127.81 102 44 2517 1 108 44 2517 2   49.8 2517 5
r                        19 mm   23 148.1 139.9 108 44 2517 1 108 44 2517 2   49.8 3020 5
C:                       2 mm   25 160.2 151.99 108 44 2517 1 108 44 2517 2 140 51.0 3020 4
b1:                     10.8 mm   27 172.3 164.09 108 44 2517 1 108 44 2517 2 140 51.0 3020 4
B1                      11.1 mm   30 190.4 182.24 108 44 3020 1 140 51 3020 2 140 51.0 3020 4
B2:                     30.3 mm   38 138.9 230.69 124 44 3020 6 160 51 3020 7 140 51.0 3020 8
B3:                     49.8 mm   57 355.9 345.81 124 44 3020 6 160 51 3020 7
    76 471.1 460.99
