Cd İnce Disk Kaplinler
Özgüleç
Makine,yeni teknolojisine bir ürün daha ilave ederek bugünün
en zor uygulamaları için CD(disk) kaplinlerini pazara
sunmaktadır.Disk kaplinleri,hem çelik hemde elastomerik
kaplinlerde bulunan en iyi özellikleri birleştiren tek karma
kaplinlerdir.Dîsk kaplinler,kombine kollu tasarımı ve
birleştirilmiş CrNi paslanmaz disklerin 6 adet civata ile
bağlanması neticesinde 1.5° açıyla yanlış ayarlamalara izin
vermektedir.
TEKNİK ÖZELLİKLER:
1 -Yüksek derecede saptırma ayarlama
2-Yüksek torsiyonal sertlik,dönüş açısının iletim
doğruluğu
3-Yanlış ayarlamalarda meydana gelecek kuvvetleri,
denge kuvvetleri içerisinde sömürerek tel afi eder.
4-Sıfır ters hareket ve geri tepme,
5- 6 adet civata bağlantılı,
6-Titreşim şoklama ile torsiyonal gerginliklerin alınması,
7-Düşükyanal sertlikve atalet momenti,
8-Akuple birleştirmelerde sonsuz ömür,
9-Aşınma olmaz ve bakım gerektirmez,
I O-Kolay montaj ve kolay sökme,
II -Derecelendirilen TORK; 0,5-10000 Nm 12-lstenilen
Devîrsayısında(RPM),Torkaktarımı,
13-Atip,A-Atip, A-B tip, B-B tip olarak imal edilmesi, |

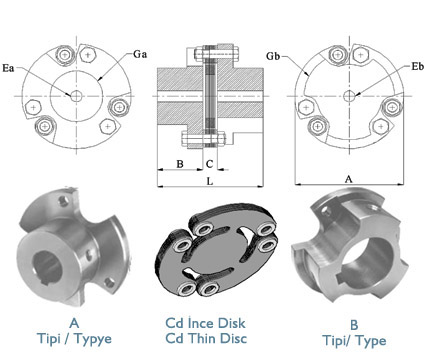

Cd İnce Disk Kaplinler
|
KOD |
A |
B |
C |
Ea |
Eb |
Ga |
Gb |
L |
DEVİR SAYILARI
(RPM) MAX. |
|
CD 47 |
47 |
16 |
7 |
16 |
* |
29 |
* |
39 |
8000 |
|
CD 57 |
57 |
24 |
7,8 |
16 |
26 |
31 |
48 |
55,8 |
8000 |
|
CD 66 |
66 |
27 |
7,8 |
19 |
32 |
38 |
55 |
61,8 |
8000 |
|
CD 76 |
76 |
32 |
11,7 |
25 |
35 |
43 |
64 |
75.7 |
8000 |
|
CD 95 |
95 |
36 |
13,3 |
32 |
46 |
56 |
79 |
85,3 |
6000 |
|
CD 114 |
114 |
43 |
14,8 |
42 |
60 |
68 |
95 |
100,8 |
5000 |
|
CD 133 |
133 |
50 |
16,4 |
48 |
66 |
84 |
111 |
116,4 |
4500 |
|
CD 152 |
152 |
62 |
19,5 |
60 |
76 |
93 |
127 |
143,5 |
4500 |
|
CD 172 |
172 |
70 |
21,8 |
66 |
85 |
109 |
143 |
161,8 |
4000 |
|
CD 197 |
197 |
80 |
25,7 |
75 |
100 |
117 |
164 |
185,7 |
3500 |
|
CD 229 |
229 |
95 |
28,8 |
76 |
115 |
137 |
191 |
218,8 |
3000 |
|
CD 267 |
267 |
108 |
36,8 |
95 |
130 |
155 |
222 |
252,8 |
3000 |
|
CD 305 |
305 |
121 |
39 |
110 |
152 |
186 |
254 |
281 |
2400 |
|
|
